製品情報［製品仕様］
煙管式省スペースタイプ。
2タイプのバリエーションからお選びください。
※缶体はメッキ処理を施してあります。
| 項目 | 記号 | RE-Bタイプ | ||||
|---|---|---|---|---|---|---|
| 10B | 15B | |||||
| ボイラ・バーナ 付属品含む 外形寸法 |
全高 | A | 1,685 | 1,765 | ||
| 全幅 | B | 1,332 | 1,460 | |||
| 全長 | C | 2,857 | 3,032 | |||
| 設置場所 最小寸法 （※参考寸法） |
高さ | D | 2,485 | 2,565 | ||
| 幅 | E | 2,832 | 2,960 | |||
| 長さ | F | 3,957 | 4,132 | |||
灰分の多いバーク100％ペレットもOK。ペレットの種類を選ばない水管式タイプ。
4タイプのバリエーションからお選びください。
※缶体はメッキ処理を施してあります。
| 項目 | 記号 | RE-Nタイプ | ||||
|---|---|---|---|---|---|---|
| 20N | 25N | 35N | 50N | |||

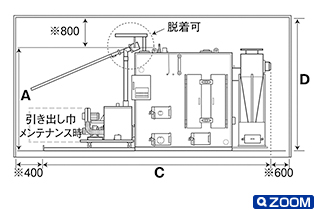

| ボイラ・バーナ 付属品含む 外形寸法 |
全高 | A | 1,905 | 1,955 | 2,095 | 2,215 |
| 全幅 | B | 1,292 | 1,292 | 1,542 | 1,542 | |
| 全長 | C | 4,493 | 4,608 | 5,064 | 5,281 | |

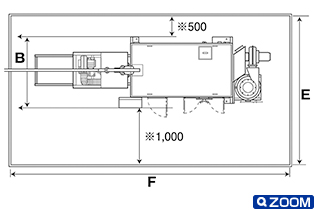

| 設置場所 最小寸法 （※参考寸法） |
高さ | D | 2,705 | 2,755 | 2,895 | 3,015 |
| 幅 | E | 2,792 | 2,792 | 3,042 | 3,042 | |
| 長さ | F | 5,493 | 5,608 | 6,064 | 6,281 | |
REシリーズ仕様表
| 項目 | 単位 | RE-20N | RE-25N | RE-35N | RE-50N | |
|---|---|---|---|---|---|---|
| 定格熱出力 | Kw | 232 | 290 | 407 | 580 | |
| kcal/h | 200,000 | 250,000 | 350,000 | 500,000 | ||
| 伝熱面積 | m2 | 15.8 | 18.3 | 25.6 | 34.0 | |
| 最大使用圧力 | 無圧開放式 | |||||
| ボイラ構造 | 水管式 | |||||
| 木質ペレット燃焼量※1 | kg/h | 54 | 68 | 95 | 136 | |
| 電気 容量 |
燃料送り減速機 | Kw | 0.75 | 0.75 | 0.75 | 0.75 |
| 燃焼用送風機 | Kw | 0.4 | 0.4 | 1.0 | 1.0 | |
| サイクロン集塵機排風機 | Kw | 1.0 | 1.0 | 1.5 | 2.2 | |
| 燃料搬送装置モーター | Kw | 0.75 | 0.75 | 0.75 | 0.75 | |
| 缶内循環ポンプ | Kw | － | － | － | － | |
| 電源(200V/３相) 合計 | Kw | 2.90 | 2.90 | 4.00 | 4.70 | |
| 重量 | ボイラ本体 （サイクロン集塵機、 制御盤含む） |
kg | 1,740 | 1,880 | 2,520 | 2,850 |
| バーナ（移動レール含む） | kg | 520 | 550 | 690 | 690 | |
| 製品重量 | kg | 2,260 | 2,430 | 3,210 | 3,540 | |
| 保有水量 | L | 970 | 1,100 | 1,450 | 1,650 | |
| 運転重量 | kg | 3,230 | 3,530 | 4,660 | 5,190 | |
| 項目 | 単位 | RE-10B | RE-15B | |
|---|---|---|---|---|
| 定格熱出力 | Kw | 116 | 174 | |
| kcal/h | 100,000 | 150,000 | ||
| 伝熱面積 | m2 | 5.7 | 8.1 | |
| 最大使用圧力 | 無圧開放式 | |||
| ボイラ構造 | 煙管式 | |||
| 木質ペレット燃焼量※1 | kg/h | 27 | 41 | |
| 電気 容量 |
燃料送り減速機 | Kw | 0.4 | 0.4 |
| 燃焼用送風機 | Kw | 0.2 | 0.2 | |
| サイクロン集塵機排風機 | Kw | 0.4 | 1.0 | |
| 燃料搬送装置モーター | Kw | 0.75 | 0.75 | |
| 缶内循環ポンプ | Kw | － | 0.1 | |
| 電源(200V/３相) 合計 | Kw | 1.75 | 2.45 | |
| 重量 | ボイラ本体 （サイクロン集塵機、 制御盤含む） |
kg | 890 | 1,080 |
| バーナ（移動レール含む） | kg | 300 | 300 | |
| 製品重量 | kg | 1,190 | 1,380 | |
| 保有水量 | L | 550 | 770 | |
| 運転重量 | kg | 1,740 | 2,150 | |
■ 熱効率：85％（使用する燃料により異なります。）
※1 木質ペレット燃料の低位発熱量を4,300 kcal/kgとして計算しています。（使用する燃料により異なります。）
（上記は2020年2月現在の仕様です。改良のため仕様は予告なく変更させていただくことがございます。）
